TH斗式提升機使用說明書
TH斗式提升機使用說明書
一、概述
TH型斗式提升機具有輸送量大，提升高度高，運行平穩可靠，壽命長等顯著特點。其主要性能及參數符合JB3926-85《垂直斗式提升機》標準。牽引用圓環鏈符合GB/T12718-91《礦用高強度圓環鏈》。
TH型斗式提升機可用來輸送溫度較高的物料，所輸送的物料溫度不超過250℃。用來輸送密度ρ不大于1.5t/m3的粉狀、粒狀及小塊狀的無磨琢性、半磨琢性的物料，如煤、水泥、石塊、砂、黏土、礦石等。卸料方式為混合式或重力式。
TH型斗提機被廣泛地使用于各工業部門，如建材、電力、化工、冶金、煤炭、輕工、糧食等行業。
二、性能特點
TH型環鏈斗提機具有如下的特點：
輸送量大，與同型號HL型相比，輸送量增大近一倍；
更換方便，節約成本。因采用了組裝式鏈輪，輪體與輪緣用高強度螺栓聯接在一起。當鏈輪磨損到一定程度時，可擰下螺栓，拆換輪緣，更換方便。從而降低了維修費用。
噪聲低，符合當前環保要求。傳動裝置采用了ZLY型減速機，該減速機是按ZBJ19004-88標準生產的新型硬齒面減速機，齒輪經滲碳，淬火，磨齒等工藝精制，具有體積小，重量輕，承載能力高，壽命長，效率高噪聲低等優點。
傳動裝置安裝了逆止器，有效防止“倒料”的發生。
牽引件為低合金鋼制造的高強度圓環鏈，經合理熱處理后，具有抗拉強度高，耐磨性好，使用壽命長的優點。
TH型斗提機有兩種料斗：
Zh型（中深斗）一般適用于輸送濕的，易結塊的，較難拋出的物料，如濕砂、型砂、化肥、堿粉等。
Sh型（深斗）適用于輸送干燥的，松散易于拋出的物料，如水泥、熟料、碎石、煤塊等，其輸送量也比Zh型的大。
三、技術參數
說明：1.表中料斗容積為盛水容積，輸送量按此斗容計算時為100%填充，具體選用時應根據物料特性查表
2.求得ψ修正值予以修正則為能力輸送量。
表1技術參數表
型號 | 輸送量 | 料斗 | 傳動鏈輪轉速r/min | 牽引部件 | |||||
Zhm3/h | Shm3/h | 容積(L) | 斗距mm | 環鏈規格 | 環鉤規格 | 載荷KN | |||
Zh | Sh | ||||||||
TH160 | 8 | 10 | 1.2 | 1.9 | 355 | 65.8 | Φ12×45-7 | Φ12×40-M14 | ≥250 |
TH250 | 30 | 48 | 3 | 4.8 | 512 | 46.8 | Φ18×64-7 | Φ18×64-M14 | ≥320 |
TH315 | 37 | 58 | 3.7 | 5.8 | 512 | 42.5 | Φ18×64-7 | Φ18×64-M14 | ≥320 |
TH400 | 58 | 92 | 5.9 | 9.4 | 512 | 37.6 | Φ18×64-7 | Φ18×64-M14 | ≥320 |
TH500 | 81 | 129 | 9.3 | 15 | 688 | 35.8 | Φ22×86-7 | Φ22×86-M18 | ≥480 |
TH630 | 144 | 207 | 14.6 | 23.5 | 688 | 31.8 | Φ22×86-7 | Φ22×86-M18 | ≥480 |
說明：1.表中料斗容積為盛水容積，輸送量按此斗容計算時為100%填充，具體選用時應根據物料特性查表
2.求得ψ修正值予以修正則為能力輸送量。

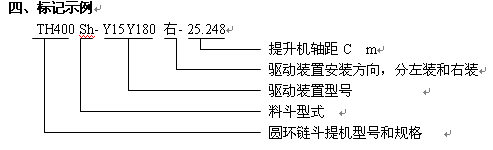

五、料斗填充系數表
表2
物料特性 | 物料填充系數ψ |
粉末狀物料 | 0.95～1 |
20mm以下粒狀物料 | 0.9～1 |
20～50mm小塊狀物料 | 0.8～0.9 |
>50mm中塊狀物料 | 0.7～0.85 |
一般潮濕輕微粘性的粉末、粒狀物料 | 0.6～0.7 |

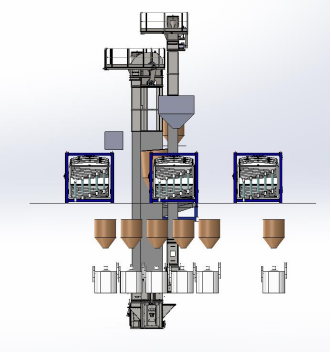

六、TH型斗提機外形圖。見附圖。
七、TH型斗式提升機的安裝要求
1.斗提機下部區段的支撐面，必須保證坐落在基礎的水平面上。
2.斗提機的上部驅動軸和下部張緊軸應在同一垂直平面內，并且兩軸心線均應與水平面平行。
3.中間機殼的法蘭連接處，不得有顯著的錯位。法蘭間可墊入石棉墊或防水粗帆布，以保證密封性。
4.斗提機的下部區段、中間機殼和上部區段的中心線應在同一垂直線上，其垂直度偏差在1m長度上不允許超過1mm，總高的累積偏差不允許超過8mm。
5.料斗在牽引件上的位置應正確，并緊固可靠。在運行中，不應有偏斜和碰撞機殼的現象發生。
6.螺旋拉緊裝置調整好后，應使牽引構件具有均勻的、正常運行所必需的張緊力。為了使在運行中有足夠的拉緊行程，余下的拉緊行程應不少于全行程的50%。
7.減速機高速軸的軸線與電動機的軸線，應相互平行；低速軸的軸線與斗提機驅動軸的軸線，應在同一水平線上，其最大平行偏移量不得超過0.2mm，最大軸線交角不得超過40‵。
8.斗提機應安裝起吊設備，起重量不小于2t。起重機的軌底與驅動中心線的距離一般為2～2.2m。
9.斗提機的中部應有防止偏移的中間支撐裝置。支撐點的間距不大于8m。最上面的支撐點應盡量靠近頭部。
八、斗提機的潤滑材料、周期和方法，見表3。
表3斗提機的潤滑材料、周期和方法
?潤滑部位名稱 | 潤滑材料 | 潤滑周期 | 潤滑方法 |
軸承 | 耐水潤滑脂 | 200小時 | 用注油器 |
逆止器 | 耐水潤滑脂 | 50小時 | 用注油器 |
拉緊螺栓 | 耐水潤滑脂 | 500小時 | 涂抹 |
減速機 | 按所配置減速機說明書 | 6個月 | 傾注 |
電動機 | 耐水潤滑脂 | 6個月 | 傾注 |
