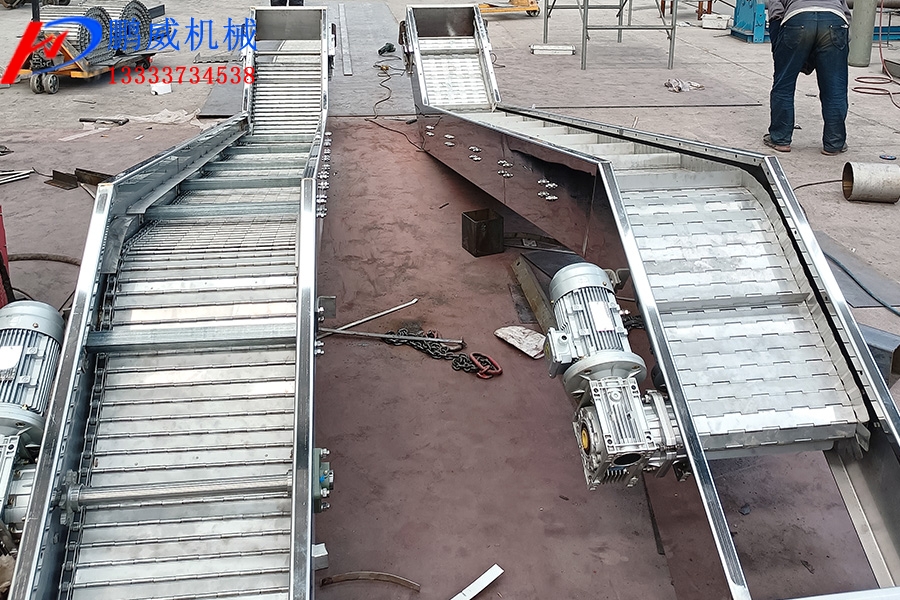

鏈板輸送機
鏈板輸送機是一種以標準鏈板為承載面，由馬達減速機為動力傳動的傳送裝置。鏈板式輸送機由動力裝置（電機）、傳動軸、滾筒、張緊裝置、鏈輪、鏈條、軸承、潤滑劑、鏈板等等構成。其中帶動物料的輸送的主要的兩個部分為：鏈條，利用它的循環往復運動提供牽引動力；金屬板，作為輸送過程中的承載體?？梢酝ㄟ^多列鏈板并行，使鏈板輸送機做的很寬并形成差速，利用多列鏈板的速度差使多列輸送在無擠壓的情況下變?yōu)閱瘟休斔?，從而滿足飲料貼標、灌裝、清洗等設備的單列輸送的要求，我們可以將兩條鏈板輸送機的頭尾部做成重疊式的混合鏈?zhǔn)沟闷浚ü蓿w處于動態過度狀態，使輸送線上不滯留物料，可以滿足空瓶以及實瓶壓力和無壓力輸送。
鏈板輸送機特點
1、鏈板式輸送機的槽板為沖壓成型槽板，高強度耐沖擊；
2、鏈板式輸送機的傳動為主軸減速機聯軸器直聯、使整機受力更加合理；
3、鏈板式輸送機的擋料側板為加寬擋料板，增加了物料通過性和輸送能力；
4、鏈板式輸送機的鏈條為重型鏈片、重型滾輪、可注油銷軸及重負荷高襯套等組成；
5、鏈板式輸送機的滾道為軌道式運行，行走平穩、可靠、低磨擦系數，動力消耗?。?/p>
6、鏈板輸送機的輸送面平坦光滑、摩擦力小，物料在輸送線之間的過渡平穩，可輸送各類玻璃瓶、PET瓶、易拉罐等物料，也可輸送各類箱包；
7、鏈板有不銹鋼和工程塑料等材質、規格品種繁多，可根據輸送物料和工藝要求選用，能滿足各行各業不同的需求；
8、機架材質分鋁型材、普通碳鋼、不銹鋼；
9、輸送能力大，可承載較大的載荷，如用于電動車、摩托車、發電機等行業；
10、輸送速度準確穩定，能保證精確的同步輸送；
11、鏈板輸送機一般都可以直接用水沖洗或直接浸泡在水中，設備清潔方便，能滿足食品、飲料行業對衛生的要求；
12、設備布局靈活。可以在一條輸送線上完成水平、傾斜和轉彎輸送；
13、設備結構簡單，維護方便。
鏈板輸送機結構原理
鏈板式輸送機由頭部驅動裝置、尾輪裝置、拉緊裝置、鏈板及機架等五個部分組成。
1、鏈板輸送機頭部驅動裝置
由電動機、減速器、傳動裝置及主動鏈輪裝置等組成。動力是由驅動裝置通過一對套筒滾子鏈輪傳給主軸，進而帶動槽板運行。為了適應不同輸送速度的需要，可借助更換傳動鏈輪的齒數比，改變槽板的運行速度。主動鏈輪裝置采用二只齒數為6的鏈輪帶動兩條片式牽引鏈及槽板沿導軌運行。
2、鏈板輸送機尾輪裝置
該鏈板式輸送機鏈板的改向部分，由尾輪軸、兩只尾輪及軸承等組成。
3、鏈板輸送機拉緊裝置
拉緊裝置采用螺旋拉緊的方式，用來調節牽引鏈條的松緊程度。
4、鏈板輸送機鏈板部分
鏈板式輸送機鏈板部分由牽引鏈和槽板組成。牽引鏈采用耐沖擊、運行平穩可靠的片式牽引鏈，內鏈片中間裝有滾輪，在軌道上滾動，以減少摩擦阻力和磨損。槽板用螺栓與牽引鏈緊固在一起。
5、鏈板輸送機機架
鏈板式輸送機機架由頭架、尾架、中間架組成。用槽鋼、角鋼及加強鋼板焊接而成。該機架中間有四條供滾輪運行的軌道，采用輕軌制成。
